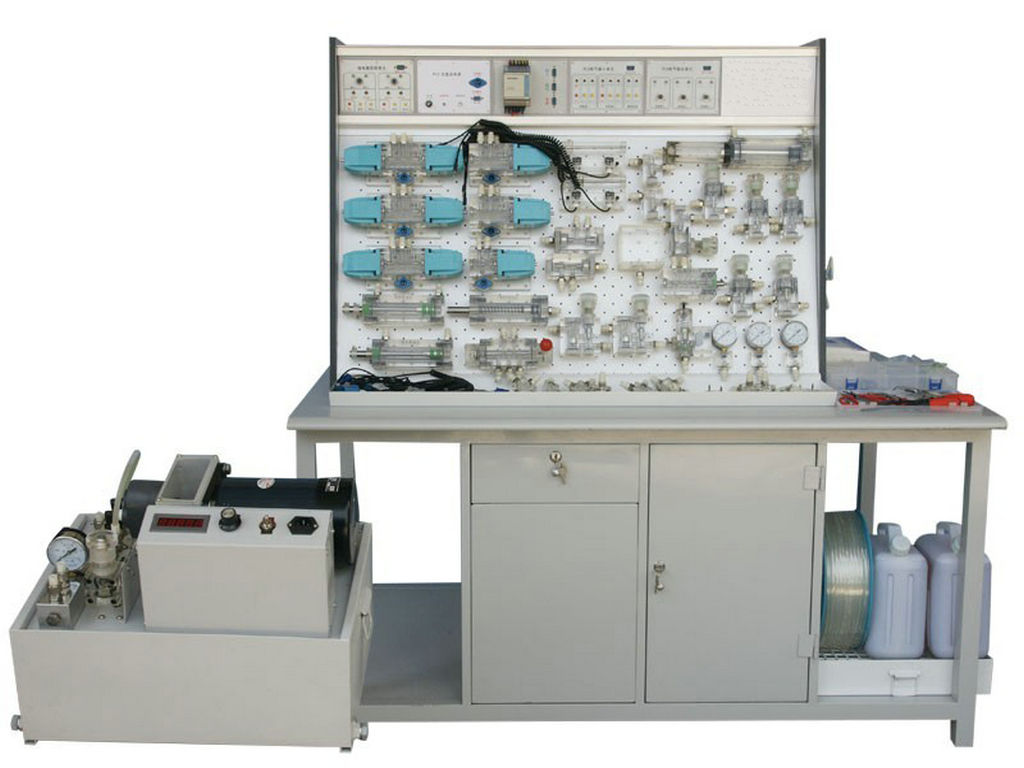

YPK-T插孔式铁桌液压PLC控制实验台

（一）产品型号：

YPK-11-T 插孔式铁桌单面单套液压PLC控制实验台
YPK-21-T 插孔式铁桌双面合一液压PLC控制实验台
YPK-22-T 插孔式铁桌双面双套液压PLC控制实验台

（二）概述

插孔式铁桌液压-PLC控制实验台是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，在我公司透明液压传动演示系统的基础上，综合了液压PLC控制实验设备的优点，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。
液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。同时，配备独立的继电器控制单元进行电气控制，简单实用。通过与PLC比较，可以加深对PLC可编程序控制器的了解及掌握。

（三）特点

实验系统采用“二合一”双面结构，即一张实验桌可供两组四位学生分别双面进行液压综合实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。该实验台采用了铝合金及高密度板材料。美观大方，坚固耐用，操作方便。基本配置为：液压实验元件1套，液压实验PLC电气控制系统1套；液压实验继电器控制模块1套；液压实验泵站1台。（计算机根据学校要求另行配置）。

（四）技术参数

1．电源：AC 220V 50Hz（市电）
2．实验台外形尺寸： 1500mm× 1000mm×820mm
3．实验支架尺寸： 1130mm×500mm×770mm
4．PLC可编程序控制器：三菱FX1s-14MR型主机，8输入、6输出。
5. 实验专用齿轮泵站
工作电源：AC：220V 电机功率：750W 电机调速范围： 0-1500转/分安全限速范围：1000-1500转/分 油泵输出最高工作压力：2.5MPa 安全压力设定范围：0.3 - 2.5 MPa 油箱容积：25L 液压泵工作时离液压台1.5m远处噪声≤58dB

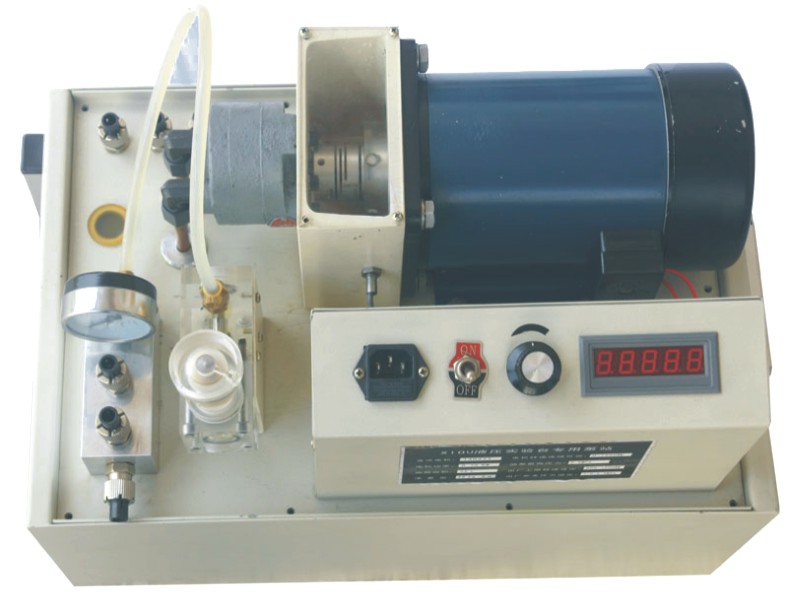

实验专用齿轮泵站

（五）基本元件

一.液压元件配备：
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。
二.电气模块：
1.直流24V（2A）电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元

三.附件
1.菲力格-300专业工具配件箱

（六）基本实验回路

1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用行程开关的顺序动作回路
18.用行程换向阀的顺序动作回路
