一.产品简介

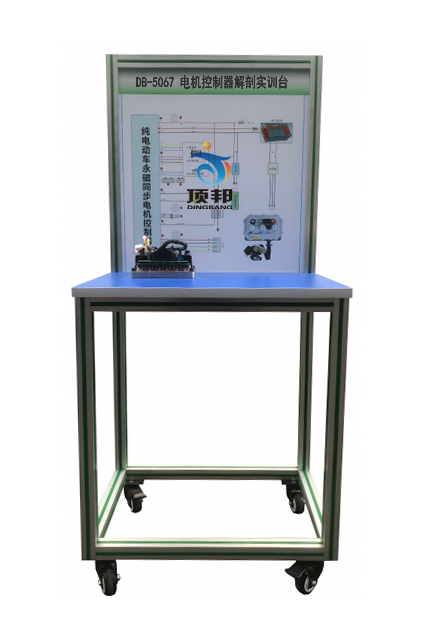

电动汽车电机控制器解剖实训台选用主流纯电动车配套交流变频电机控制器，型号：MC3528-72V300A，输入母线电压50～96VDC，输出为三相交流电，功率器件为MOSFET大功率管；为陆地方舟，河北御捷等电动车配套；通过解剖，展示现电机控制器内部结构和控制原理。
二.功能特点
1.电机控制器上盖全透明，内部连线完整，展示各主要零部件和电线连接。
2.设备带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
3.设备配备结构原理展示面板，展示内部零部件名称和连接方式、内部结构。
4.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
5.配套实训指导书等教学资料，包含工作原理，实训项目，故障分析等要点说明。
三.技术规格
1.设备外形尺寸（mm）：700*500*1500（长*宽*高）
2.面板外形尺寸（mm）：648*713（长*宽）
3.移动脚轮：100*60mm
4.工作温度： -20°～+40°
4.电机控制器:MC3528-72V300A
电机控制器参数和特点：
采用美国TI公司主流DSP作为主控芯片。
选用大功率MOSFET管作为功率器件，显现了低噪音、高效率的能量转换。
采用先进的矢量控制算法，实现控制器对电机转矩、转速的精确控制。
刹车或者反向能量回馈控制，提升车辆的续驶里程，满足不同客户的需求。
可选坡路防倒溜功能，提高驾驶的安全性。
蜂鸣器提示各种故障，方便检修。
完善的加速器故障、欠压、过压、过流、过热等保护功能，提升了系统的可靠性。
CAN总线通讯。
四.实训（实验）项目
电机控制器结构与原理认知实训。
电机控制器端子功能认知与检测实训。
五.基本配置
电机控制器，可移动台架（带原理教学板）。
