DB-TH06 电子系统设计实验开发平台

（参考图）

   电子系统设计实验开发平台集实验桌、实验开发平台、电脑（选配）、示波器(选配)等于一体，实验开发平台采用固定式(或挂件式)设计，配置灵活，方便安装维护,可无限扩展不同的实验系统，包括8-32位嵌入式单片机、EDA设计系统、微机原理和接口、计算机组成原理等。
一、主要技术指标
    1、输入电源：二相三线，交流220V±10%，50HZ
    2、输出电源：
1）二相三线交流220V±10%/50HZ 4组，用于其它测量仪器的供电。
       2）±5V直流电压源，输出电流2A； ±12V直流电压源 ， 输出电流0.7A；
    3、装置容量：≦1.5KVA
    4、外型尺寸：参考值1500×700×1300
    5、工作环境：温度-10°C ～ +40°C,相对湿度85%（25C）
    6、安全保护：接地保护，漏电保护（动作电流＜30mA），过载保护
二、基本配置
1、实验桌
2、实验操作屏
三、实验桌
  1、电子系统设计实验开发平台实验桌为铝合金台架结构，绝缘面板，桌面为防火、防水、耐 磨高密度板，结构坚固，造型美观大方。台体下部设有电脑主机托架，另设有一个抽屉，用于放置配件、工具及资料等。
四、实验操作屏
部件一：STM32F407开发实验模板
1、核心系统配置
1.1标配STM32F407核心板，可以根据客户要求扩展其它CPU核心板，所有核心板同一接口、同一尺寸。比如扩展DSP28335核心板+DSP仿真器、MSP430核心板+仿真器、51单片机核心板等。
1.2 一批设备里配一套DSP28335核心板+DSP仿真器。
1.3 一批设备里配一套STC8H8核心板,自带USB仿真下载器。
2、模板底板配置（以下内容全部集成在一个底板上，方便实验器材管理）
2.1 人机接口配置
2.1.1单色流水灯模块：8 个高亮绿色LED 灯
2.1.2 双色流水灯模块：6 个高亮LED灯，红黄绿三种颜色
2.1.3 双色LED灯模块：红绿双色LED 灯
2.1.4 8 位数码管模块：2 个四位一体共阳极数码管，2个74HC595 驱动芯片
2.1.5 1 位数码管模块：1 个 8 段数码管，共阳极，0.56 英寸
2.1.6 红绿双色点阵模块：3 个74HC595 驱动芯片，一个红绿双色点阵显示屏
2.1.7 LCD1602 液晶屏模块：标准 LCD1602 液晶屏接口，1 个带背光的  LCD1602 液晶屏
4.1.8 LCD12864 液晶屏模块：标准LCD12864 液晶屏接口，支持串行、并行液晶屏
4.1.9 OLED 显示模块：0.96 寸  OLED 液晶屏，128*64 显示(选配）
2.1.10 TFT 彩屏模块：彩屏采用串行通信方式 ，支持触摸屏控制，带背光开关配套2.8 寸彩屏，带触屏功能，262K 色。
2.1.11 8 个独立按键：8 个独立按键，带上拉电阻
2.1.12 4X4 矩阵键盘：4行4列矩阵键盘，带上拉电阻
2.1.13 五向摇杆：一个五向摇杆，具有上、下、左、右、中五个方向
2.1.14 蜂鸣器模块：无源蜂鸣器
2.1.15 DS1302 时钟模块：DS1302 芯片，模块带后背电池座
2.2   传感器模块
2.2.1 两路DS18B20 模块：两路 DS18B20 温度传感器接口
2.2.2 光敏传感器模块：集成 LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED灯，支持光敏二极管、光敏电阻等光电开关器件
2.2.3 火焰传感器模块：集成 LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED 灯，支持火焰传感器
2.2.4霍尔传感器模块：集成 LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED 灯，支持霍尔传感器
2.3  电器控制模块
2.3.1路直流电机接口：ULN2003 驱动芯片。一路可调速直流电机接口； 一路可调速、可调向双功能电机接口
2.3.2 2路步进电机接口：2 个ULN2003驱动芯片。两个标准5线4相步进电机接口
2.3.3 2路继电器：ULN2003 驱动芯片，两个5V 继电器，两个3P 接线端子
2.4  数据传输、存储模块
2.4.1 2路串口：SP3232 芯片，SOP16 封装，+3.0v-+5V 工作电压，公头串口座一个，母头串口座一个，状态指示灯4 个
2.4.2 AT24C02 存储模块：AT24C02 芯片，SOP8 封装
2.4.3 模拟量输入模块：0V-5V 输入可调，0R-10K 电阻值可调
2.4.4 串转并模块：74HC164 芯片，SOP14 封装
2.4.5 并转串模块：74HC165 芯片,SOP16 封装
2.4.6 SD 卡模块：标准SD卡卡槽，SPI 控制，4-bit 传输模式
2.4.7 MAX485 模块：MAX485 芯片，1 组  2P 接线端子输出，1 组插针输出。
2.4.8 红外发射模块：红外发射二极管
2.4.9 红外接收模块：HX838 红外一体化接收头
2.4.10 PCF8591 AD/DA 模块：PCF8591 芯片，4路模拟量输入，1 路模拟量输出，IIC通信。
2.4.11 锁存器模块：74HC573 锁存芯片，兼容标准CMOS
2.4.12 三八译码器：74LS138 芯片，TTL 电平
2.4.13 核心板扩展接口：接口插座29P 两排，IO 扩展插针  28P 两排
2.5   电源模块
2.5.1 3V3 电源电路：LM1117-3V3 稳压芯片
2.5.2 1V8 电源模块：LM1117-1V8 稳压芯片
2.5.3 电源引出：GND/5V/3V3/1V8 电源各一组，每组  6 路引出
2.5.4 模块名称：USB 接口，mini USB,A 型母头，D+ ，D-
2.5.5 自恢复保险丝：断开电流300ma
3、软件
3.1、集成多种单片机兼容的通用 KEIL 软件环境，支持汇编和 C 语言的编程、编译、链接和源程序级调试和在线下载。
3.2、在线下载软件：STC_ISP_V479
3.3、MGCS 工业组态软件
3.4、C 语言编程单片机应用设计例程
3.5、MGCS 工业组态软件与单片机接口例程
部件二：EDA/SOPC系统综合开发模板
详细硬件资源

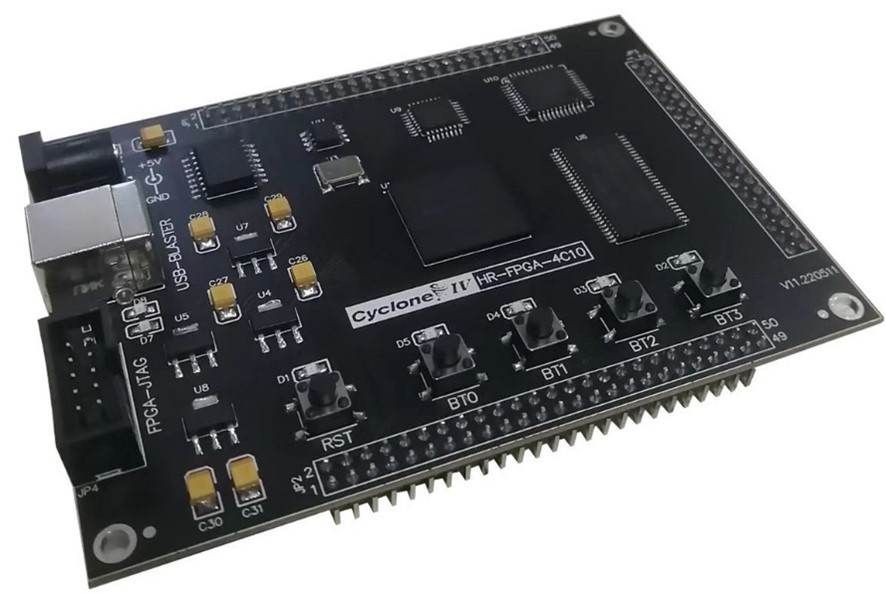

1、 EP4CE30 FPGA核心板

1.1核心板采用6层高精度PCB设计，系统运行更加稳定、可靠。
1.2主芯片采用Altera公司的CycloneIV系列级FPGA EP4CE30F19A7，门电路高达300万门。
1.3 FPGA配置芯片采用EPCS16，容量高达16M BIT，擦写次数高达上万次。
1.4提供JTAG编程模式。
1.5提供USB-BLASTER下载编程电缆。
1.6一路50M高速、稳定的时钟源。
1.7一路系统复位电路。
1.8系统电源管理模块能够提供+5V、+3.3V、+2.5V、1.2V等多种不同电压的电源输出供系统使用，每路均带过流、过压保护。
1.9一路16M*16BIT  SDRAM。
1.10系统提供四位LED灯和四位复位按键。
1.11核心板提供与核心板其它资源不复用的130个以上的IO供用户二次开发使用。
2、EDA/SOPC系统板
2.1标配854*480 24位 TFT彩色串行LCD显示。用户可更换不同规格的显示屏。与屏配套标配电容触摸屏。
2.2 1个模拟信号发生器模块，可提供频率、幅度均可调的正弦波、三角波、方波等信号波形。
2.3 1个数字时钟输出模块，可提供24M至1HZ的数字脉冲信号。
2.4 1个8位高速并行ADC电路模块，速度高达40 Msps。
2.5 1个8位高速并行DAC电路模块速度高达33 Msps。
2.6 1个12位串行A/D转换电路。
2.61个12位串行D/A转换电路。
2.7 1个VGA接口模块。
2.8 1个HDMI视频输出模块。
2.9 1个USB转串口设备接口。
2.10 1个Ethernet10M/100M高速接口模块。
2.11 2个PS2接口模块，可以接键盘或鼠标。
2.12 1个I2C接口的E2PROM，型号为AT24C08N。
2.13 1个音频CODEC模块（喇叭、蜂鸣器可选择，音量可调节）。
2.14 1个RTC实时时钟芯片，具有时钟掉电保护、电池在线式充电功能。
2.15 12个拨动开关和12个按键开关输入。
2.16 12个发光LED显示。
2.17 1个八位七段码管显示模块。
2.18 16x16矩阵led点阵显示模块。
2.19 4X4矩阵键输入模块
2.20 1个电压控制的直流电机和1个四相的步进电机模块。
2.21 1个数字温度传感和1个霍尔传感器模块。
2.22 LH—EXT高速接口模块。
五、可以开展的实验项目
5.1 STM32嵌入式基础实验：流水灯实验、彩灯、交通灯实验；电子钟显示、 双色点阵屏滚动、静态显示字符、汉字等；LCD1602 液晶屏、LCD12864 液晶屏和OLED 屏以及TFT 彩屏图像显示实验等；矩阵键盘控制、游戏控制杆、音乐播放、报警提示等 。
5.2 传感器实验：温度测量、光电开关实验、火灾报警、火焰检测、测速、电磁检测等实验。
5.3 电器控制实验：直流电机调速、调向的驱动实验、步进电机调速、调向、调角度的驱动实验、继电器控制实验。
5.4 数据传输、存储实验：串口232和485通信实验、外部存储器读写、各种数据转换、红外无线收发实验等
5.5 工业组态软件MCGS编程实验：工业组态软件MCGS在单片机控制中的应用实验，包括1）步进电机控制实验_总线控制2）直流电机控制实验_总线控制3）工业顺序控制实验_位控制4）数据采集实验_总线控制5）数字电压表实验6交通灯控制实验等。
5.6工业组态软件和微控制器的接口编程实验
5.7 EDA实验与电子设计竞赛实验内容：1）简单的QUARTUSII实例设计2）格雷码编码器的设计3）含异步清零和使能的加法计数器4）八位七段数码管显示电路的设计5）数控分频器的设计6）图形和语言混合输入电路设计7）步长可变的加减计数器的设计8）乘法器、全加器、脉冲发生器、触发器、矩阵键盘显示、点阵显示、直流电机的测速、步进电机控制、DDS信号发生器9）PLL锁相环IP设计、数字秒表的设计、出租车计费器的设计
5.8 Qsys 32位处理器示例实验：简单Qsys系统设计、PIO IP核设计、SDRAM IP核设计、 SPI  Flash编程实验、PIO  IP核-中断设计、 基于Timer IP核的定时器的设计、UART串口通迅实验、串行AD/DA-SPI核设计、信号发生器-SPI核设计、1602液晶显示实验、点阵字符显示实验、SDRAM读写操作实验、1-WIRE数字温度计的设计等。
