[名称]：电气动力设备安装调试技能实训装置（初级）
[规格型号]：DBDAZ-07: [产品价格]：
[参数下载]：请联系客服: [联系电话]：021-36334717
[QQ]：: 欢迎关注我公司产品

产品详情

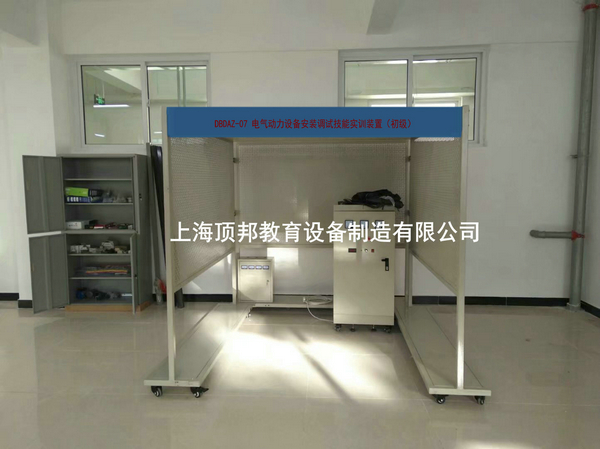

DBDAZ-07 电气动力设备安装调试技能实训装置（初级）

一、概述
“DBDAZ-07 电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备，可完成《电气设备安装工（初级）》的电气设备安装调试技能实训，是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备，同时也是初级电气设备安装工技能考核的理想鉴定设备。
二、特点
该实训设备在结构上以建筑模型（包含了电缆敷设备管模拟、二次接线及室内布线等典型结构）为基础，由电缆敷设、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作。
三、技术性能
1.输入电压：三相四线制380V±10% 50HZ
2.工作环境：环境温度范围为－5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000
3.容量装置：＜6KVA
4.外形尺寸：2400mm×2400mm×2000mm
四、装置配备
   1.交直流电源、电气设备配备
（1）电源部分
三相四线380V市电经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电。
提供220V（0.5A）励磁电源及0～250V（3A）连续可调稳压电枢电源（具有过压、过流及短路保护功能）各一组，并设有直流数显电压表及切换开关。
交流电源输出端设有过流保护及漏电保护功能。
（2）配备一根1KV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套室内型电缆终端附件，用于低压电缆制作训练。
（3）配备电缆支架一组，用于电缆敷设训练。
（4）配备一套小型配电箱用于二次接线布线操作，配电箱上设有一台电压表和三只电流表
（5）配备室内布线用线管以及配套弯头和接线端子用于二次接线操作
（6）配备50W直流电机一台
（8）配备180W三相鼠笼式异步电动机一台
(9)配备硬质导线,用于室内布线
(10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.
（11）配备单相电度表、日光灯套件、白炽灯、开关、触摸开关、吸顶灯等照明器件。
2.仪器工具
配有电工常用工具2套(含配有电工常用工具2套（含剥线柑、尖嘴柑、
十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢锯及锯片等）电烙铁1把，卷尺1把数字万用表1只.
五、实训项目
(一)电缆线路的施工
1.电缆支架的安装
2.电缆的敷设
3.电缆的户外式终端制作
4.电缆的户内终端制作
(二)配电设备的安装
    1.配电箱的安装
    2.断路器的安装
    3.配电箱的接线
    4.电气二次接线
5.线管的敷设及布线
(三)电动机的安装
1.电机的就位安装
2.电机的首末端判别
3.电机机组的安装
4.电机控制回路元器件的安装
5.电机的接线与运行
（四）电动机控制
1．三相异步电动机接触器点动控制线路
2．三相异步电动机接触器自锁控制线路
3．三相异步电动机Y/△自动控制线路
4．接触器联锁的正反转控制线路
5．按钮联锁的三相异步电动机正反转控制线路
6．双重联锁的三相异步电动机正反转控制线路
7．三相异步电动机多地控制
8．工作台自动往返控制线路
9．三相异步电动机串电阻降压启动控制线路
10．三相异步电动机能耗制动控制线路
（四）室内照明
1．两个开关控制一盏灯线路训练
2．声控开关控制白炽电路训练
3．二地控制一盏灯电路训练
4．三地控制一盏灯电路训练
5．日光灯线路接线训练
6．单相电度表直接安装接线
7．室内照明电路安装训练
配置清单：

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头（吸顶）	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	触摸开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	大功率电阻		3
25	二极管		1
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀	十字一字	各2
31	尖嘴钳		2
32	剥线钳		2
33	斜口钳		2
34	电工刀		2
35	电烙铁	40W	1
36	钢锯	含锯片2片	2
37	卷尺	3M	1
38	钳形电流表		1
40	数字万用表		1
41	三相鼠笼异步电动机	380V/Y/△180W	1
42	直流电机	50W 220V	1
43	1.0单股硬线	黄、绿、红、黑	各1卷
44	AC220V/10KV 量程12KV	6L2	3
45	电枢电源		1
46	电缆支架		1套
47	10KV、400V终端附件		各1套
48	白色线槽	30	2米
49	桥架	50*50	2米
50	11位配电盒	明盒	1
51	三相干式变压器	3KVA（定制）	1
52	机柜		1
53	网架		1套
54	工具柜		1
